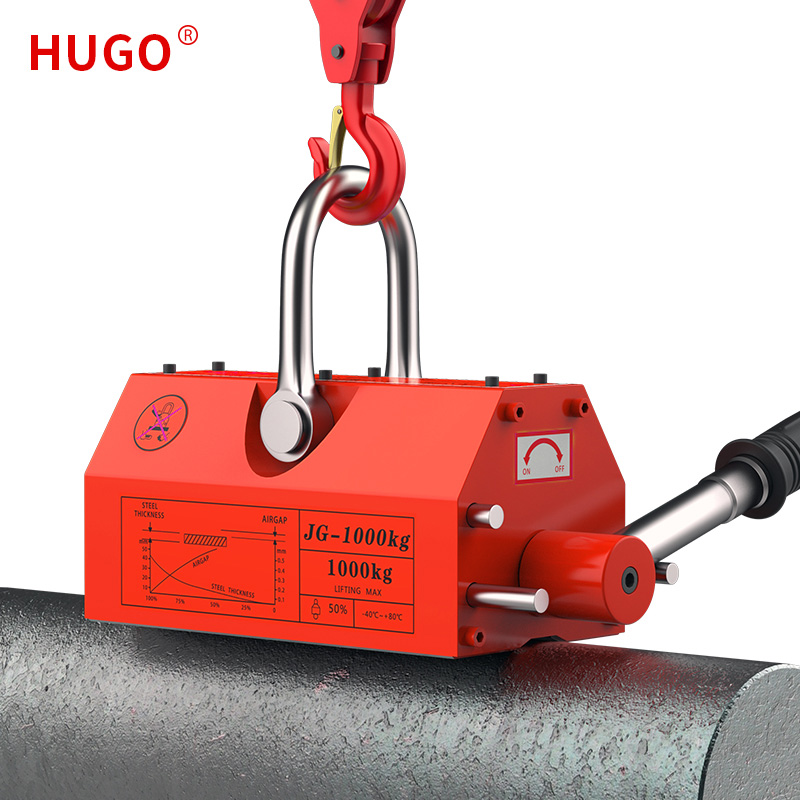

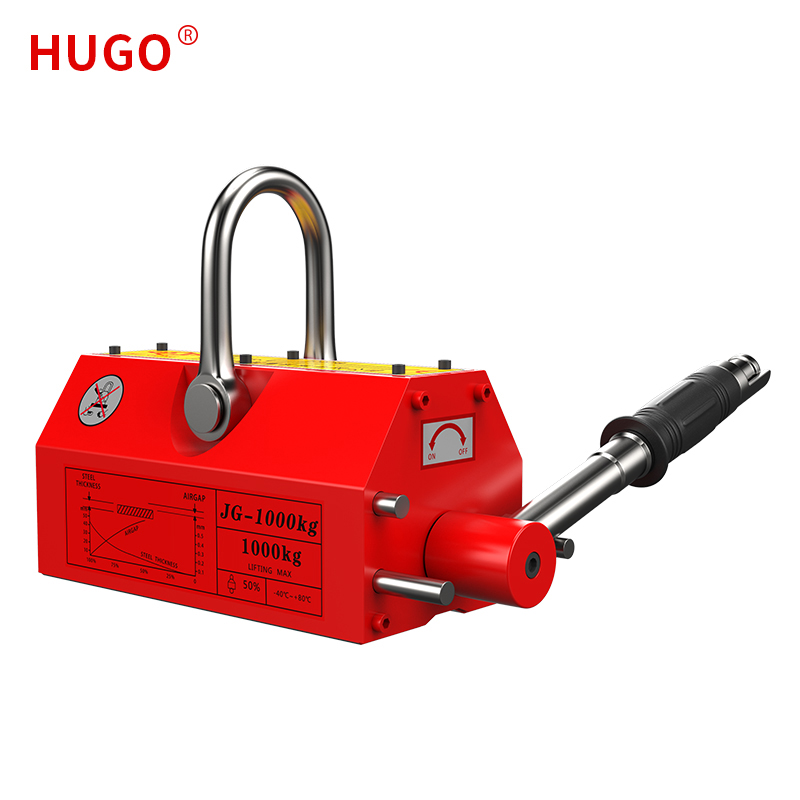

Magnetisk plateløfter

Magnetic Plate Lifter forbedrer gripeeffektiviteten til magnetisk ledende stålmaterialer betydelig. Kjernen er konstruert av høyytelses sjeldne jordartsmaterialer kjent som neodymjernbor. Manuell betjening av chuckhåndtaket endrer det magnetiske systemet i neodymjernboret, noe som muliggjør sikker fastholdelse eller frigjøring av det behandlede arbeidsstykket.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Magnetic Plate Lifter fungerer basert på prinsippene om magnetisk flukskontinuitet og magnetfeltsuperposisjon. Dens magnetiske krets er strukturert i flere magnetiske systemer. Disse systemene kan skape variasjoner i magnetisk feltstyrke på den arbeidende magnetiske poloverflaten gjennom deres relative bevegelser - enten forsterke eller kansellere den magnetiske kraften - for å oppnå målet om å gripe og frigjøre gjenstander. I bransjer som maskinering og formproduksjon i mitt land har bruken av høyytelses NdFeB sjeldne jordmaterialer utløst en trend. Det er en økende tilbøyelighet til å bruke NdFeB permanentmagnetmaterialer for å utvikle magnetiske armaturer, noe som resulterer i fremveksten og utbredt bruk av magnetiske plateløftere.

Spesifikasjon.

Modell nr.	Nominell løftekapasitet	Sylindrisk løftekapasitet	Løftekapasitet på flat overflate	Maks driftstemp	Dimensjoner (mm)				Egenvekt	Minimumskrav for platetenkning
	（kg）	（kg）	（kg）	（℃）	L	B	H	R	（kg）	（mm）
ZY-1	100	30	300	80	95	65	75	145	3	＞4
ZY-2	200	75	200	80	163	91	90	160	9	＞6
ZY-3	300	100	900	80	162	92	91	180	9	＞8
ZY-5	500	150	1500	80	233	122	118	220	23	＞12
ZY-6	600	200	1800	80	233	120	120	220	23	＞15
ZY-10	1000	300	3000	80	260	175	165	285	50	＞25
ZY-20	2000	600	6000	80	386	233	202	465	125	＞40
ZY-30	3000	1000	9000	80	443	226	217	565	225	~60
ZY-50	5000	1500	10500	80	443	226	217	635	250	~60

Funksjon og applikasjon

Magnetic Plate Lifter utmerker seg i å løfte og transportere flate maskindeler og stålprodukter, noe som gjør den til en verdifull ressurs i bransjer som mugg og maskinbehandling. Dens applikasjoner spenner over ulike innstillinger som maskineringssentre, skipsbyggingsanlegg og maskinproduksjonsfabrikker.

Designet er forankret i prinsippene om å opprettholde kontinuerlig magnetisk fluks og effektivt overlappe magnetiske felt. Denne designen sikrer dens dyktighet til sikker håndtering og manøvrering av objekter, i samsvar med behovene til industrier involvert i maskinering og støpeformproduksjon.

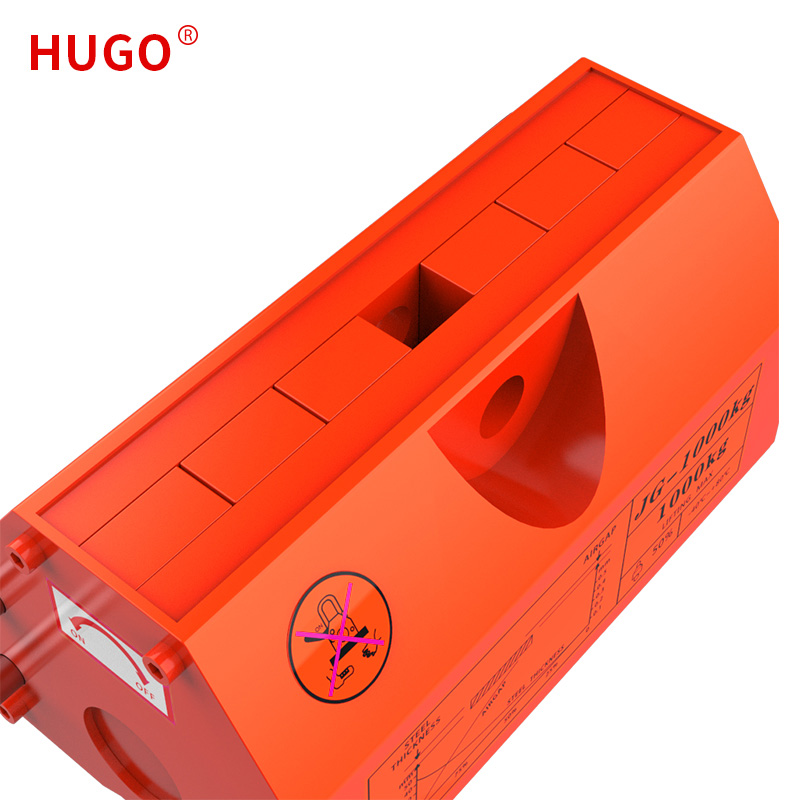

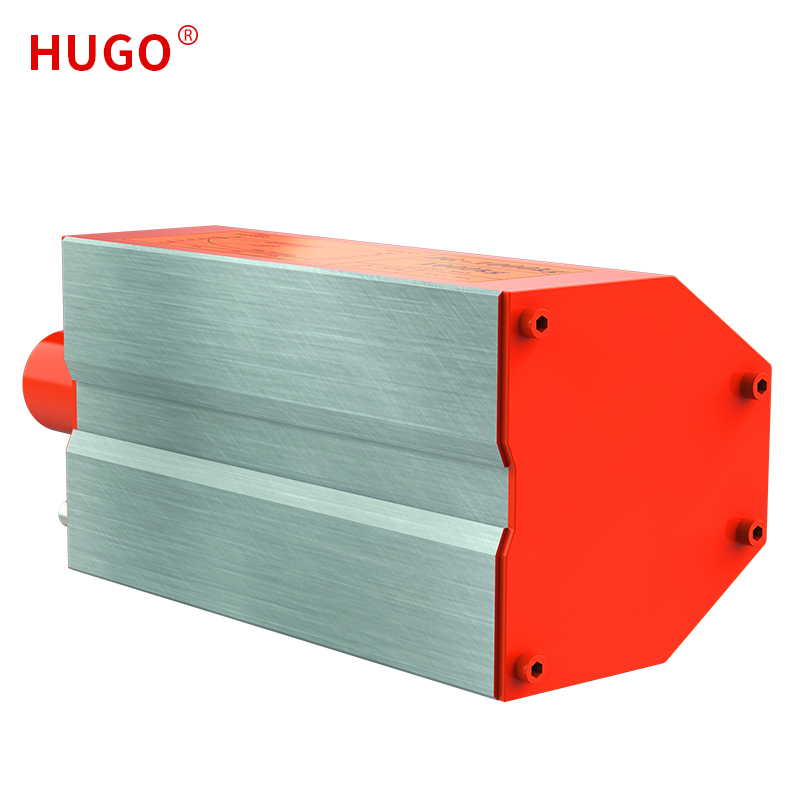

Detaljer

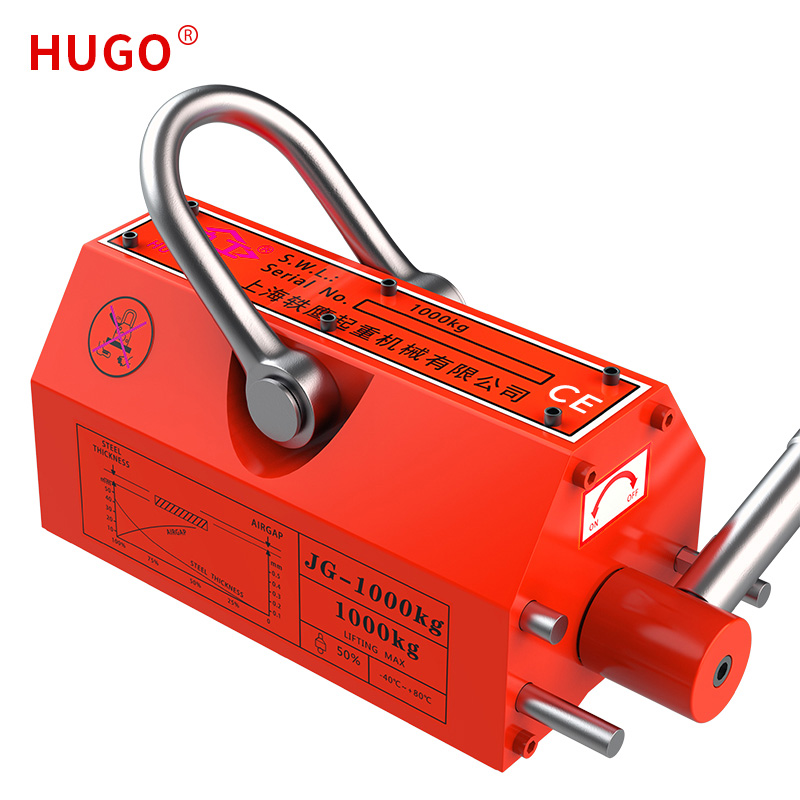

Den anti-korrosjonsgalvaniserte heisringen til den magnetiske taljen har sterk bæreevne og kan sikre sikkerhet

Magnetic Plate Lifter
